鋁合金釬焊爐溫跟蹤儀產品詳解
TSD系列爐溫跟蹤儀優越的隔熱性能使測試系統在惡劣熱環境中進行溫度測繪；和產品一起通過熱處理爐，可全程跟蹤監測熱處理爐和產品的溫度，無需拖偶試驗即可取得有價值數據，形成的曲線分析報告能即時提供給工程師們產品和爐子的真實溫度狀態，將告訴您如何來優化操作。通過均衡溫度，時間和加熱速率，您便可提高線速度和產品質量，實現高效率生產。
TSD系列爐溫跟蹤儀是一款高精度、高穩定性的爐膛溫度測試記錄產品,填補了國內溫度采集領域的空白，該系統還配有功能強大的軟件分析系統，將采集到的溫度值進行數據保存,上位機軟件分析系統進行功能溫度與長度、時間、產品功能等參數的同步分析處理。

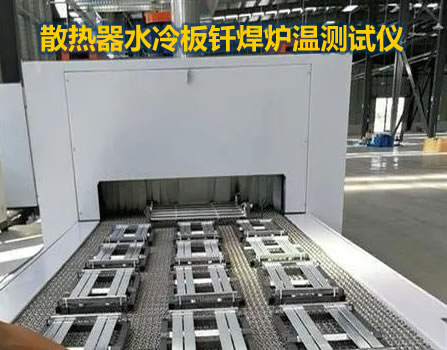

適用范圍： 汽車水箱，汽車散熱器，空調冷凝器，蒸發器，新能源水冷板，儲能水冷板等。
客戶包含：比亞迪，寧德時代，無錫先導等企業都有大量應用。
一般來說，常規的汽車散熱器等比較小的鋁合金釬焊件我們正常推薦是6通道或者8通道，隨著新能源行業的興起和儲能的電站的需要，這個時候就需要更多通道來進行測試了，我們通常推薦10通道或者12通道的爐溫跟蹤儀。
一，記錄儀詳解
型號 | K6,K8,K9,K10,K12 | 品名 | 爐溫跟蹤儀 |
通道數量 | 6通道，10通道，12通道 | 電池 | 高溫防爆鋰電池 絕對不會爆炸 |
采樣速率 | 1秒到60分鐘 | 儀器精度 | +-0.3度 |
探頭類型 | K型,粘貼式，磁吸式，夾子式 | 分辨率 | 0.1度 |
數據傳輸 | 數據線 | 測量范圍 | -200-1370度 |
連續測試 | 32次存儲 | 無線采集范圍 | 1秒到30秒 |
啟動方式 | 按鍵啟動，延時啟動，溫度啟動 | 儀器耐溫 | 100度 |
工作電壓 | 3.7v | 內存容量 | 64M |
儀器功耗 | 20毫安 | 電池電量 | 2400毫安 |
記錄儀尺寸 | 135*60*20mm | 校準模式 | 標準電壓校準 |
傳輸方式 | usb傳輸 | 隔熱箱 | 700度120分鐘 |
二，隔熱箱說明
隔熱方式 | 納米級別隔熱盒，超級耐溫層有效保護儀器安全 | |||
適用范圍 | 鋁合金釬焊隧道爐專用 | |||
外殼材質 | 316S不銹鋼 | |||
隔熱材料 | 采用德國納米隔熱材料 | |||
隔熱布 | 高溫進口隔熱布 | |||
吸熱裝置 | 專利技術吸熱裝置 | |||
抗氧化性能 | 強 | 防護能力 | 強 | |
隔熱箱抗變形 | 一般 | |||
使用壽命 | 10000次 | 供貨周期：5個工作日 | ||
保修時長 | 2年 | |||
定制周期 | 15個工作日 | |||
隔熱箱尺寸 | 350*250*120mm | 700度2小時 | ||
三，熱電偶講解
分度號 | 范圍 | 特點 |
K | -200到1370度 | 使用量大，占到總量的90%以上，價格低廉，購買方便，抗氧化強，在800度以下的測溫中，穩定性好，精度高，近似于線性。超過1000度以上，則性能下降，不能長期使用，不如N型和S型熱電偶 |
N | -200到1300度 | 在400度到 1300度，穩定性好，抗氧化強，重復使用性比較好，高溫狀態下比K型熱電偶穩定，缺點是-200度到400度之間非線性誤差大，沒有K型好，同時加工復雜因此價格較高 |
S | -50-1768度 | 材質為鉑銠合金，特點是電性能最穩定，抗氧化性能極強，可在1300度下長期使用，是所有熱電偶里面精度最高的。缺點是價格較高 |
T | -200-350度 | 主要應用于300度以下的環境，溫度過高會導致氧化損壞，特點是在低溫環境下，準確度非常高。 |
E | -270-1000度 | 使用于氧化和還原氣氛中使用，穩定性較強。 |
J | -200-800度 | 材質為鐵和康銅合金，抗氧化性差，容易損壞，國內使用較少 。 |
四，軟件講解
溫度曲線隨意放大縮小 | 自動計算峰值溫度 |
自動計算升溫斜率 | 自動計算升溫時間 |
自動計算以上時間 | 添加溫度值 |
添加文字 | 添加橫線 |
添加豎線 | 計算多區間溫度上升時間與斜率 |
自動顯示任何時間點的各通道溫度數據 | 任意時刻點的溫度標注 |
可直接打印測試報告或輸出電子檔的測試報告 | 計算多區間溫度上升時間與斜率 |
可以任意截取某段單獨分析 |
五，配置清單
序號 | 名 稱 | 數量 | 序號 | 名 稱 | 數量 |
1 | 儀器包裝箱 | 1 | 7 | 說明書 | 1 |
2 | 數據記錄器 | 1 | 8 | 檢測報告 | 1 |
3 | 隔熱盒 | 1 | 9 | 合格證 | 1 |
4 | 測試軟件（U盤） | 1 | 10 | 保修卡 | 1 |
5 | K分度測溫探頭 | 4 | 11 | 高溫手套 | 1 |
6 | 數據連接線及充電線 | 1 | 12 | ||
